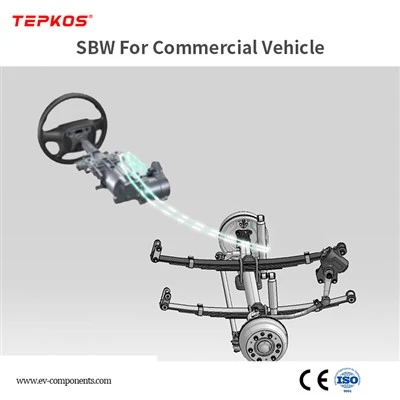

Рульове управління дротом
Розширене рульове управління за допомогою проводів (SBW) для покращеного управління транспортними засобами
Для автомобільних професіоналів та автономних інноваторів транспортних засобів наші рульові рішення (SBW) рішень забезпечують точну, безпеку та адаптивність ., розроблені як для автономних програм, так і для L4, ці системи переосмислюють динаміку рульового управління за допомогою передових технологій .}}}}
Для автомобільних професіоналів та ентузіастів система рульового управління за допомогою дроту (SBW) є наріжним каменем сучасного управління транспортним засобом .} Ця система проводів (також відома як приводна система дротяної керування) переробляє рульову динаміку, пропонуючи точність та адаптаційність . Тут - це зламу її принципового дизайну, пріоритетні потреби у користуванні та техніку, а також}}}}}}}}}} }но }но}}}}
1. Архітектура системи: два основні модулі
1.1. Модуль зворотного зв'язку сили рульового колеса
Компоненти:Рульове колесо, кутовий датчик (доріжки обертання колеса), редуктор (регулює крутний момент), двигун, що залежить від доріг (імітує відчуття доріг), датчик крутного моменту (вимірює вхід драйвера) та датчик струму (моніторить навантаження двигуна) .
Роль:Подайте тактильному зворотному зв'язку з водієм (e . g ., грубої місцевості, тісними кутами), забезпечуючи природний досвід водіння-критично для безпеки та комфорту в ручних, і в напівавтономних режимах .
1.2. Модуль виконання рульового управління
Компоненти:Управління колесом, керованого двигуном (немає механічних зв'язків, таких як рульові стовпці або стійки) .
Роль:Безпосередньо перекладає кути рульового колеса на рухи колеса, усуваючи механічне відставання . вмикає точне, чуйне рульове керування (e . g ., швидкі зміни смуги, автономна навігація) .}
2. Робочий механізм: управління положенням + зворотній зв'язок сили
2.1. Вхід драйвера до руху колеса (управління положенням)
Крок 1:Драйвер перетворює кермо . Датчик кута надсилає цей сигнал на модуль виконання керма .
Крок 2:Двигун модуля регулює кут колеса, щоб відповідати входу, забезпечуючи точне, без затримки рульове управління (E . g ., 90 градусів повороту колеса=90 градусний поворот шин, відсутність механічного польоту) .}
2.2. Дані колеса до зворотного зв’язку драйвера (Зворотній зворотній зв'язок)
Крок 1:Модуль виконання збирає струм двигуна (навантаження) та дані про кут колеса, плюс швидкість транспортного засобу (з бортових систем) .
Крок 2:Ці дані обробляються блоком зворотного зв'язку зондування доріг (частина модуля зворотного зв'язку сили), який обчислює реалістичний крутний момент доріг (e . g ., опір на гравійній дорозі) .
Крок 3:Дорожній двигун застосовує цей крутний момент до керма, дозволяючи водієві "відчути" дорогу-навіть у системі SBW (без механічного з'єднання) .
3. Переваги користувача: безпека, комфорт та інновації
3.1. Посилена безпека
Точність:Викладає механічні помилки (e . g ., вільне рульове управління), покращуючи стабільність на високих швидкостях або під час аварійних маневрів .
Готовність до надмірності:Легко інтегрується з автономними системами (e . g ., l 3- l4), де керування дротом є життєво важливим для безпеки, керованої сенсором (e . g ., уникнення зіткнення).}}
3.2. комфорт та ефективність
Природне відчуття:Драйвери переживають реалістичний відгук доріг, підтримуючи впевненість у транспортних засобах, оснащених SBW (e . g ., електричні автобуси, автономні човни) .
Легкий дизайн:Немає важких механічних деталей, зменшуючи вагу транспортного засобу (підсилення діапазону EV) та спрощуйте упаковку шасі (ідеально підходить для автобусів з низьким підлогом або футуристичних конструкцій EV) .
Список товарів
Стратегія управління системою SBW: точність та відгуки про безпечне рульове управління
For drivers and vehicle engineers, the steering by wire (SBW) system's control strategy is pivotal. This drive by wire steering system (or steer by wire system) ensures accurate wheel movement while letting drivers "feel" the road, balancing safety and intuitive control. Here's how it works, designed with user needs at the forefront.
1. Двосторонній управління: положення + Зворотній зв'язок сили
1.1. управління положенням: точне відстеження коліс
Як це працює:Система використовує різницю між кутом керма (вхід драйвера) та кутом переднього колеса (фактичне положення) . Цей розрив спрямовує двигун виконання керма (частина SBW), забезпечуючи, що колеса обертається точно так, як драйвер має намір . Немає механічного відставання - простоти, прямий контроль (e . g .}, 30 -ти ступінь}, 30 -х рух, 30 ступінь}, 30 -ти дюр.=30 Поворот шин градусів, ідеально підходить для паркування або зміни смуги шосе) .
Вигода користувача:Немає здогадок у рульовому . драйвери знають, що їх вхід перекладається безпосередньо на рух колеса, зменшуючи ризики аварії (e . g ., у вологому умовах точний контроль уникає ковзання) .}}}}
1.2. Зворотній зв'язок Сила: Моделювання дороги відчуття
Як це працює:Контролер моніторить рульовий струм двигуна (який відображає навантаження на дорогу, як, наприклад, вибоїна або гравій) ., використовуючи це, він обчислює опір дорожнього руху та силу рульової системи) . Ці дані надсилаються назад до рульового колеса через модуль зворотного зв'язку, що Mimicing Real-World відчуває (e.} {{}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} крутий пагорб, світло на гладкому асфальті) .
Вигода користувача:Natural driving intuition. Even in SBW-equipped vehicles (e.g., electric buses with no mechanical linkages), drivers sense road conditions, maintaining confidence (e.g., in a delivery truck, feedback warns of uneven loads).
2. Чому ця стратегія обслуговує користувачів
2.1. Безпека спочатку
Адаптація в режимі реального часу:Налаштує зворотній зв'язок для дорожніх умов (e . g ., лід, грязь), допомагаючи драйверам реагувати швидше (e . g ., раптова ковзання шин?
Автономія готова:Критично для L 3- L4 самостійне керування (e . g ., robo-taxis), де точність SBW забезпечує безпеку, керовану датчиком (без механічних помилок для порушення автономного контролю) .
2.2. комфорт та ефективність
Інтуїтивний відгук:Безшовний перехід від традиційного рульового управління (e . g ., в оренді EV з SBW, драйвери відчувають себе вдома) .
Енергія розумна:Оптимізує використання двигуна (на основі положення/сили), зменшення відходів потужності - це для EVS (розширює діапазон, скорочує експлуатаційні витрати на автопарки) .
SBW System Road Pure Strategy Контроль зворотного зв'язку
Одиниця зворотного зв'язку на дорозі системи системної системи (SBW) працює наступним чином:
На основі поточних дорожніх умов:Використовує модель динаміки для аналізу сценаріїв у реальному часі (e . g ., груба місцевість, гладкий асфаль) .
Інтеграція введення:Поєднує динамічну відповідь транспортного засобу (E . g ., швидкість, нахил) та вхід рульового колеса драйвера (кут, крутний момент) .
Оцінка сили стійки:Реконструює дорожній опір (E . g ., гравій, вгору) та зворотній зв'язок ручної сили водія (як важко драйвер повертає колесо) .
Розрахунок крутного моменту:Інтегрується зЕлектричний електромоложник керма(EPS) Допомагають стратегій обчислити компенсаторний крутний момент зворотного зв'язку (коригує рульове відчуття безпеки/комфорту) .
Кінцева команда:Генерує потрібну інструкцію крутного моменту зворотного зв'язку (e . g ., більш важке рульове управління на крутих пагорбах, легші на плоских дорогах), гарантуючи, що водій "відчуває себе" дорогою через кермо .
Ця стратегія забезпечуєІнтуїтивна обізнаність(Критично для безпеки, e . g ., виявлення слизьких поверхонь) та послідовне поводження (e . g ., стабільне повороти в evs з sbw), вдосконалюючи як посібник, так і автономні переживання водіння .}}}
Особливості дизайну системи L4 SBW
| Рівень | Функціональні особливості | Функціональні вимоги безпеки | Стандарти системи якості | Електрична архітектура транспортного засобу | Архітектура програмного забезпечення |
| L4 | Стеч-провід + Дорога відчуття моделювання | Asil-d | 16949+ aspice -4 | Централізований контролер домену | автозар |
| Вимоги до архітектури управління керуванням | |||||
| Двигун | Основний контрольний мікросхема | Надмірність сенсорів | Живлення | Живлення | Спілкування |
| 6- фаза безщір | (функція + ядро блокування кроку)*2 |
Кут керма*2 кут двигуна*2 |
Забезпечення ланцюга приводу | Подвійне джерело живлення | CAN-FD+CAN |
| Вимоги до архітектури моделювання дорожнього розуму | |||||
| 6- фаза безщір | (функція + ядро блокування кроку)*2 | Крутний момент*4, кут керма*2, кут двигуна*2 | Подвійні ланцюги приводу | Подвійне джерело живлення | CAN-FD+CAN |
Повністю надлишкова базова структура R-EPS
Зовнішня краватка
Надлишок ППК
Датчик кута
Загальні параметри R-EPS
| Предмет | Технічні параметри |
| Стійка | 16000N |
| Кількість поворотів | 3 ± 0,1 повороти |
| Інсульт | 162 ± 1 мм |
| Тип датчика | Датчик крутного моменту або датчик кута (управління дротом) |
| Рівень захисту | IP67 або IP69K |
| Тип двигуна | Безщасливий двигун |
| Номінальна напруга | 12V |
| Потужність двигуна | 950W |
| Струм живлення | 120ADC |
| Крутний момент, оцінений двигуном | 7.2n ·m@1250rpm |
| Максимальна швидкість | 4000 об / хв |
Рішення PPK для керування дротом
Підхід резервного копіювання надмірності для рівня виконання шасі інтелектуального водіння
1. Поточна надмірність EPS у сценаріях, керованих людьми
Система електричного живлення (EPS) має дві частини:Електронне управління (e . g ., ecu, датчики) та механічна структура (e . g ., рульовий стовпець, стійка) .
Механізм резервного копіювання:Якщо електронне управління не вдається (e . g ., помилка датчика, несправність ecu), драйвер використовує механічну структуру (рульовий стовпець) для вручну керування, діючи як резервна копія надмірності (e . g ., у традиційному автомобілі, ви все ще можете керувати мотором, що не має фізичного еп. сила) .
2. виклики в безпілотних (автономних) сценаріях
Немає людської інтервенції: в L 3- L4 Autonomous Wargh (e . g ., Robo-taxis, вантажівки без драйверів), немає драйвера, щоб використовувати механічну резервну копію .}
Критична невдача:Якщо електронний контроль EPS не працює (E . g ., в шині самостійного керування), механічну структуру не можна активувати (ні людини, щоб повернути колесо), що призводить до повної втрати керма-ризик безпеки .
3. Потреба в розширеній надмірності в інтелектуальному шасі
ЕЛЕКТРИЧНА/ЗАБЕЗПЕЧЕННЯ ПРОГРАМА:Сучасні рішення (e . g ., подвійний ecu, надлишкові датчики, 6- фазові двигуни) не забезпечуйте жодної промови (як видно в системах SBW для автономних транспортних засобів) .}
Приклад:Система з подвійними джерелами живлення, надлишковими двигунами та програмним забезпеченням з подвійними живленнями (E . g ., AutoSAR, відповідальною ECU з резервною копією), може обробляти електронні збої, не покладаючи на введення людини, критичний для автономної безпеки .
√ Два набори обмоток відокремлені один від одного, а управління простим
√ Двошарове управління має хорошу синхронізацію та швидку реакцію
√ 50% потужності зберігається, коли одна сторона виходить з ладу;
√ низька вартість, невеликий розмір, легко влаштувати .
√ надлишкова чіп комунікації, подвійний ECU приватний може спілкуватися;
√ надлишкова основна мікросхема, подвійний MCU;
√ надлишкова мотова моста мотоцикла, подвійний попередній драйвер .
4+2 (4 touque +2 кут)
√MOTOR ROTOR ПОЗИЦІЯ ПОЗИЦІЯ
√ відповідає вимогам ASIL D
√ Досягнення всебічності, надійності та стабільності надмірного контролю .
Поширення
З: Що таке керування дротом?
Відповідь: Рульове керування дротом - це технологія, яка замінює традиційні механічні або гідравлічні рульові системи електронними елементами управління ., використовуючи датчики, приводи та електронні сигнали для управління механізмом рульового управління, що дозволяє більш точним керуванням керуванням та усунути фізичні з'єднання .}}}}}
З: Які переваги керування дротом?
A: - Покращена точність: пропонує більший контроль та чуйність .
- Зниження ваги: усуває потребу у фізичних компонентах, зменшуючи загальну вагу автомобіля .
- Гнучкість дизайну: дозволяє інноваційні конструкції транспортних засобів без обмежень механічного зв’язку .
- Посилена безпека: може бути інтегрована з розширеними системами сприяння драйверам (ADA) та включити такі функції, як автоматичні корекції рульового управління .
- налаштований досвід водіння: Налаштування можна регулювати для різних режимів водіння (комфорт, спорт тощо .) .
З: Чи є проблеми безпеки, пов’язані з керуванням дротом?
Відповідь: Як і в будь-якій технології, безпека-це розгляд . Поворотне керування за допомогою проводних систем використовує декілька надмірностей та безпечних механізмів, щоб переконатися, що один компонент не вдається, функція рульового управління все ще може працювати безпечно . виробників суворо перевіряє ці системи, щоб дотримуватися стандартів автоматичної безпеки .}}}}}}}}}}}}}}}
З: Як працює керування дротом?
Відповідь: У SBW вхід драйвера на кермі захоплюється датчиками, які потім надсилають електричні сигнали до комп'ютерної системи . комп'ютер обробляє сигнали та надсилає команди на двигуни або приводи на колеса для управління напрямком керування .}}}}}
Питання: Як керування за допомогою обслуговування автомобілів, що впливає на дріт?
Відповідь: Рештування за допомогою провідних систем може вимагати менше обслуговування, ніж традиційні системи через меншу кількість рухомих деталей ., однак технікам знадобиться спеціалізована підготовка для діагностики та ремонту електронних компонентів .
З: Чи може керувати дротяними системами?
Відповідь: Як і всі електронні системи, існує можливість відмови ., однак, SBW включає в себе надмірності та функції безпеки для пом'якшення ризиків, забезпечуючи надійну роботу навіть у разі деяких збоїв компонентів .
Питання: Чи є керування дротом, який зараз доступний у комерційних транспортних засобах?
Відповідь: Так, кілька виробників впроваджують рульове управління технологією дроту як в електричних, так і в звичайних транспортних засобах, особливо в моделях вищого класу та електромобілях, де економія ваги має вирішальне значення .
З: Який вплив має керування дротом на досвід водіння?
A: SBW може забезпечити унікальний та настроюваний досвід водіння . Він може запропонувати змінні коефіцієнти рульових коефіцієнтів, посилений зворотний зв'язок і може бути пристосований для різних умов водіння, сприяючи покращенню обробки та комфорту .}}}}
З: Чи сумісне керування дротом з автономними технологіями водіння?
Відповідь: Так, керування дротяними системами можна легко інтегрувати з автономними технологіями водіння, забезпечуючи безперебійний інтерфейс для автоматизованих систем автомобіля для управління керуванням на основі даних та алгоритмів у режимі реального часу .
З: Що станеться, якщо в рульовій системі проводу в рульовій системі?
Відповідь: Порушення Wire Systems розроблені з функціями Safa-Safe . у випадку відмови живлення, резервні системи можуть дозволити водієві утримувати контроль над транспортним засобом або система може за замовчуванням у безпечному режимі .}}
